HISTORIA DEL EQUIPO RESPIRATORIO AUTÓNOMO (E.R.A.)

[CREADOR DE LA RED]



El Folklore del servicio de Bomberos cuenta la práctica de los Bomberos de utilizar barbas cada vez mas largas  para ayudarles a respirar humo denso. La teoría era que un Bombero debia sumergir sus bigotes en un cubo de agua, y luego conseguir colocar su barba mojada entre sus dientes y respirar por la boca, la barba mojada se utilizaba como un filtro.



Deane Smoke Mask





Uno de los primeros intentos se registró en Francia, donde el "Apparatus Aldini" se puso a prueba en 1825. Esta era una máscara gruesa de asbesto usado en la cabeza. Otra máscara hecha de tejido de alambre de hierro se coloca sobre la primera. El dispositivo proporciona un pequeño margen de protección contra el calor, siempre que el portador fuera capaz de mantener el espacio de aire entre las dos máscaras y no permitir que la máscara de hierro tocara la máscara interna.





JohnTyndallFiremansRespirator1871



1824, un minero llamado John Roberts ascendio con un respirador de humo ""smoke respirator" y una capa, que permita a una persona entrar en un ambiente con denso humo sin ningún peligro. Distintos tipos de máscaras de filtro se han desarrollado y utilizado por los Bomberos en Europa y los Estados Unidos.





LoebRespirator1891





En 1861, un inventor llamado Brad Brooke ideó un "smoke and noxious vapor respirator", diseñado para permitir a una persona entrar en un edificio con denso humo o vapor sin sufrir ninguna lesión.





MerrimansSmokeMask1892



" James Braidwood”, el Superintendente de la Brigada de Bomberos de Londres, invento otro tipo de máscara de manguera más o menos al mismo tiempo. Para el suministro de aire y protección de los Bomberos del humo, un tubo se conectaba a una bomba de aire conectada al motor fuera del edificio incendiado. Un vestido de cuero grueso y una campana fueron usados ​​para proteger al usuario contra el calor y las llamas. Un  Grueso cristal con agujeros para los ojos. Para proporcionar luz una linterna de gran alcance se llevaba en el pecho.





NeallysSmokeMask1877



En 1863, se concedió una patente a A. Lacour por su invento, el "improved respiring apparatus" Este fue en realidad un aparato de respiración auto-contenido y consistió en una bolsa hermética hecha de dos capas de tela, separados por un revestimiento de caucho. El dispositivo se llevó en la espalda del bombero y se mantenía en su lugar por dos tirantes y un cinturón alrededor de la cintura. La bolsa estaba llena de aire puro inflado con un fuelle, y llegaron en diferentes tamaños para las duraciones de aire de 10 a 30 minutos. Desde la parte superior de la bolsa dos tubos de goma se conectaban a una boquilla que se debia morder con los dientes. Tapones de corcho se colocaban en la boquilla cuando la bolsa se llenaba a través de un grifo en la parte inferior de la bolsa. Los corchos eran retirados cuando el usuario estaba listo para comenzar a respirar el aire almacenado. Llegó con un par de gafas para proteger los ojos contra el humo, una pinza de goma para la nariz y un silbato de aire que puede ser presionado para dar una señal. En la década de 1870, los departamentos de Bomberos estaban comprando la "Nelly’s Smoke Excluding Mask." Esta máscara con filtro tenía una pequeña bolsa de agua que era suspendida por una correa del cuello. Conectado a la bolsa de agua fueron dos filtros de esponja que se mantenia húmeda cuando la bolsa se ​​apretaba.  Hacia el final de la Segunda Guerra Mundial, “Scott Aviación” fabrico equipos de respiración que permitía a las tripulaciones operar a altitudes extremas. Una historia cuenta que un grupo de ingenieros de Scott vio un fuego humeante en un edificio cercano. Ellos se sorprendieron de que los bomberos tuvieron que operar en grave estado afectados por el humo y decidieron ver si podían adaptar sus equipos a la lucha contra el fuego. Trabajaron con los Departamentos de Incendio de las ciudades de Boston y Nueva York, Scott presentó el Pac Air a finales de 1945 después de un año de pruebas de campo.

Publicado por Merritt larga en la historia de la lucha contra incendios y sus Tradiciones / Firefighter Nation

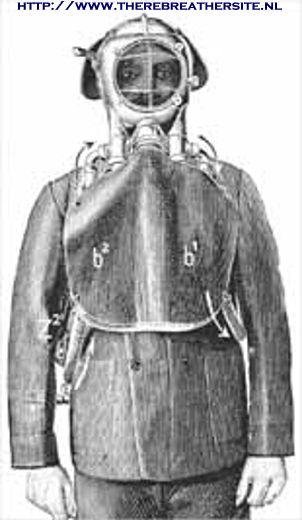

El aparato, ideado en 1903 por la empresa Dräger de Alemania, opera en forma similar a los dispositivos independientes Siebe-Gorman.





Los dispositivos de respiración Draeger y otros equipos de seguridad se hicieron tan populares en el negocio del rescate en minas que la palabra "draegerman" con el tiempo se convirtió en un sinónimo de un trabajador de rescate subterráneo (Tercer Nuevo Diccionario Internacional de Webster ).

La compañía, que todavía existe hoy en día, afirma haber fabricado dos millones de máscaras de gas para las fuerzas armadas alemanas durante la Primera Guerra Mundial
Información encontrada en http://www33.brinkster.com/iiiii/gasmask/page.html



Fuente Fotos: http://www.therebreathersite.nl/Zuurstofrebreathers/German/photos_d...



La invención de la máscara de gas

I. Tipo: purificador de aire

La clase de purificador de aire del respirador hace respirable el aire contaminado por el que pasa a través de un elemento filtrante antes de que se inhala. Las primeras, las formas más primitivas de estos dispositivos no eran mucho más que la bolsa-como pantallas colocadas en la cabeza, o pedazos de tela o una esponja que cubre la nariz y la boca. No fue sino hasta el siglo 19 fue la máscara de gas como la conocemos, comienza a tomar forma.



Lewis Haslett "Inhalador o Protector de pulmón", 1847

Entre los precursores tempranos de la máscara de gas hubo un dispositivo inventado en 1847 por Lewis P. Haslett de Louisville, KY. Esto permitió respirar a través de la nariz o la boca equipados con una pieza con dos válvulas de un solo sentido: uno para permitir la inhalación de aire a través de un filtro en forma de bulbo, y la otra para ventilar el aire exhalado directamente a la atmósfera. Uso similar de las válvulas se hizo común en las máscaras más tarde. El material del filtro - lana o sustancia porosa u otros humedecido con agua - era el más adecuado para mantener el polvo u otras partículas sólidas, pero no fueron eficaces en contra de gas venenoso.



En 1849, los Pulmones Haslett Protector se concedió la primera patente de los EE.UU. para un respirador purificador de aire.

Refs: Patente de EE.UU. # 6529 (1849), Smart (2000)..





La máscara de gas Stenhouse, 1854

En la década de 1850, el químico escocés John Stenhouse, quien había estado investigando el poder de las diversas formas de carbón para capturar y retener grandes volúmenes de gas, poner la ciencia para su uso en una de las primeras máscaras capaz de eliminar los gases tóxicos del aire entrante .

Filtro de la máscara, hecha de polvo de carbón, se llevó a cabo entre dos capas en forma de cúpula de tela metálica que cubre la nariz del usuario y la boca. A pesar de crudo para los estándares modernos, la invención fue suficiente práctica y eficaz que algunas fábricas químicas en Londres equipado a sus trabajadores con ella. Carbón vegetal en su "activa" la forma con el tiempo se convertiría en el medio más utilizado para el filtro de máscaras de gas.

Ver "El forrado de terciopelo máscara de gas de John Stenhouse" (artíc*** de las Fuerzas Armadas Química Diario , 1958).





John Tyndall - respirador del bombero de 1871

En 1871, el destacado físico británico John Tyndall escribió acerca de su nuevo invento: un "bombero respirador", que combina las características de protección de la máscara de Stenhouse y otros dispositivos de respiración. Después de continuo desarrollo, expuso esta antigua forma de máscara de gas en una reunión de la Royal Society en Londres en 1874.El tema de la 07 1875 del fabricante y el constructor lo describió de la siguiente manera:



Bombero Prof. Tyndall

A la campana ... se suministra aire con un respirador, que consiste en una cámara de una válvula y el filtro de tubo de cuatro pulgadas de largo, atornillado en el exterior, con acceso a ella desde el interior por una boquilla de madera. Las vías respiratorias se protegen mediante un sistema que se compone de algodón saturado con glicerina, cal y carbón, la cal absorbe el ácido carbónico, (uno de los productos de la combustión), la glicerina actúa sobre las partículas de humo, y el carbón en el desarrollo de hidrocarburos en vapores, y el profesor Tyndall declaró que después de protegerse a sí mismo con una capucha así preparada se podía ir en una atmósfera atroz y directamente por media hora en la que no podría, sin protección, haber sobrevivido durante un solo minuto.

Refs: John Tyndall,. Fragmentos de la Ciencia (1871), fabricante y constructor (julio 1875) p.158-9, Davis (1947)



Barton respiradores, c. 1874

Samuel Barton, de Londres, Inglaterra, diseñó un dispositivo con el fin de, de acuerdo con una patente de 1874 ", que permite la respiración en los lugares donde se carga la atmósfera con gases nocivos, o vapores, humo, u otras impurezas." Se incluye una cubierta de la cara de goma y metal, arnés de cabeza, oculares de vidrio, cubierta con revestimiento de goma, y ​​de un solo sentido válvulas de exhalación e inhalación. Un envase de metal en la parte frontal de la máscara de contenidos capas alternas de materiales filtrantes: carbón, cal, y la lana de algodón empapado en glicerina.





Además de la máscara de bombonas de gas, la patente describe un simple circuito cerrado rebreather en el que el usuario inhala y exhala a través de tubos conectados a un depósito de aire lleva en la espalda. En esta configuración alternativa, un filtro que contiene cal se eliminan dióxido de carbono en exceso del circuito de respiración.

Refs: patente de los EE.UU. # 148868 (1874), Barker (1926) , Smart (2000)





Excluyendo humo Neally de Máscaras de 1877



Original de George Neally "Smoke-exclusión de la máscara", patentado en 1877 y comercializado en los departamentos de bomberos, contó con una cubierta de la cara bien instalados con oculares de la mica o el vidrio. El usuario respira el aire de los tubos de goma conectado a un filtro lleva en el pecho.





Otra versión patentada por Neally dos años más tarde había un filtro montado directamente en la máscara.

Refs:. (Nacional?) Diario Bomberos , 8 de diciembre de 1877; patentes de EE.UU. # 195300 (1877), # 212969 (1879), celebrada (1970)



Las máscaras de la Copa

A finales de 1800 vio un número de patentes de máscaras en forma de copa como la foto de uno, que fue diseñado por Hutson R. Hurd en 1879 para "prevenir el ingreso de gases tóxicos o nocivos, o partículas de polvo u otras materias, en la garganta y los pulmones. "Estas máscaras, vagamente parecido a los hocicos de cerdo en caso de desgaste, se ajustan sobre la boca y la nariz y se fijaron a la cabeza con las correas. Una válvula de retención en el lado o la parte superior de la carcasa permite el escape de aire espirado.Varios inventores añadido otras características, tales como filtros extraíbles y las juntas neumáticas cara. Este tipo de máscara se generalizó para uso industrial.

La Compañía Portada SA, nombre de su fundador, producida tipo de copa máscaras por lo menos dos décadas después de su creación en 1894. La compañía aún estaba vivo en la década de 1970, momento en el que era el fabricante más antiguo de respiradores en los Estados Unidos.

Refs: Barker (1926) , celebrada (1970), patentes de EE.UU. # 218 976 (1879), # 577 956 (1897), # 610914 (1898), # 681622 (1901)







Loeb Respirador de 1891

Bernhard Loeb de Berlín, Alemania, ha estado produciendo y vendiendo equipos de protección respiratoria a través de su propia compañía desde 1870. El aparato muestra a la derecha, por lo que Loeb obtuvo varias patentes en Europa y los EE.UU., fue diseñado para "purificar el aire contaminado o viciado ... hizo falta por los gases de humo, polvo o gases tóxicos y vapores." (Patente de los EE.UU. # 533854)

Un envase de metal de tres cámaras, lleva en la cintura, incluido un sistema de filtración que contienen sustancias químicas líquidas y varias capas de carbón granulado y guata porosa. Un tubo de manguera flexible conectada la lata a una boquilla a través del cual el usuario podía respirar el aire purificado. Una configuración alternativa (foto inferior) tenía el recipiente conectado directamente a un casco cerrado que rodea la cabeza del usuario.



Los usuarios de los equipos en los Estados Unidos incluyó el Brooklyn (Nueva York) del Departamento de Bomberos.

Refs: patente de los EE.UU. # 533854 (1895), celebrada (1970)







Muntz Respirador de 1902



En 1902, Louis Muntz de Winona, Minnesota, inventó una máscara de gas de base con la cabeza llena de cobertura. Un bote que se proyectan desde la parte frontal de la máscara de los conductos de contenidos, las válvulas, un prefiltro de esponja, y el adsorbente a base de carbón.



Refs:. Patentes de EE.UU. # 703948 (1902), celebrada (1970)







II. Tipo independiente

La clase autónoma de un aparato de respiración lleva su propio suministro de aire fresco, en lugar de la filtración del aire circundante. Dispositivos de este tipo son ventajosos para las operaciones de duración limitada, en ambientes que son deficientes en oxígeno o acusado de contaminantes unfilterable o concentrados en exceso.





Lane "neumáticos salvavidas", 1850

En 1850, Benjamin Lane de Massachusetts recibió la primera patente conocida por un respirador con suministro de aire comprimido.Su objetivo era permitir a un "entrar en los edificios y los vasos llenos de humo o el aire impuro y en las alcantarillas, minas, pozos y otros lugares llenos de gases nocivos o aire impuro, la persona protegida por asfixia derivados de tales causas."

Refs: patente de los EE.UU. # 7476 (1850), Smart (2000), Barker (1926)





Fleuss Aparato de 1878

Conocido principalmente como fabricante de equipos de buceo de gran parte de su historia temprana, Siebe Gorman & Co., Ltd. de Inglaterra también se convirtió en un popular fabricante de la tierra basada en un aparato de respiración. El primero de ellos (izquierda), desarrollado por Henry Fleuss en la década de 1870, consistía en una máscara de tela recubierta de goma que cubre toda la cara, conectados a través de tubos a una bolsa de respiración y la bombona de oxígeno. También se incluyó una cámara de dióxido de carbono absorbente que permite el mismo aire que se rebreathed un número de veces. El equipo demostró su eficacia en una serie de operaciones de salvamento en las minas en Inglaterra a partir de 1880.





La compañía Siebe-Gorman y el jefe de Fleuss diseñadores y Robert Davis tuvo un impacto grande y duradero en el diseño de respirador. La máscara y el tubo de 1905 muestra a la derecha prefigura el diseño de algunas máscaras de la Primera Guerra Mundial.

Ref: Davis (1947), varios sitios web.





Vajen-Bader humo Protector

La Co. Vajen-Bader equipo producido en las vías respiratorias de los bomberos desde su fundación en 1881. El "Vajen-Bader Patentes humo Protector" de la década de 1890 y principios de 1900 selló la cabeza del usuario del medio ambiente y con suministro de aire respirable de un cilindro de aire comprimido en la parte posterior del casco.

Refs: patentes de EE.UU. # 456687, 645281, 645286, 645408, celebrada de 1970. Imagen cortesía defiremuseumnetwork.org

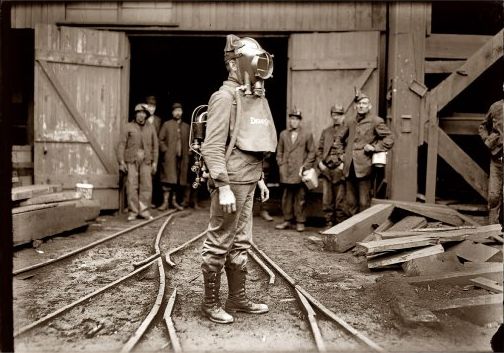

Draeger aparato, 1903

El aparato de la foto a la izquierda, ideado en 1903 por la empresa Dräger de Alemania, opera en forma similar a como la Siebe-Gorman dispositivos independientes. Draeger dispositivos de respiración y otros equipos de seguridad se hizo tan popular en el negocio de rescate en la mina que la palabra "draegerman" con el tiempo se convirtió en un sinónimo de un trabajador de rescate subterráneo ( Tercer Nuevo Diccionario Internacional de Webster ). La compañía, que todavía existe hoy en día, afirma haber fabricado dos millones de mascarillas de protección para las fuerzas armadas alemanas durante la Primera Guerra Mundial

Ref: www.draeger.co

Fuente: http://www33.brinkster.com/iiiii/gasmask/page.html
